Sistema Ventil Inox 304

Il Sistema Ventil è un prodotto monoparete in acciaio AISI 304, finitura BA, ideale per il trasporto di aria pulita ed, in genere per tutti i sistemi di canalizzazione. E’ un sistema semplice, comodo e sicuro. Risulta la scelta vincente per unire estetica e design con la soddisfazione di un impianto a norma.

Il Sistema Ventil è utilizzato per il trasporto di aria pulita, climatizzata e non, evacuazione di aria stantia dai locali e diffusione di aria. La gamma del sistema Ventil si completa con bocchette, diffusori e griglie per estrazione/evacuazione (vedere Listino Ventilazione e Canalizzazione 4.2).

COME SI INSTALLA: giunzione femmina ed innesto maschio. Per una perfetta tenuta meccanica è consigliato l’utilizzo della fascetta di serraggio o collare di tenuta. Il servizio tecnico interno è a disposizione per fornire assistenza con schemi di montaggio per ogni cantiere. Il Sistema Ventil è compatibile con tutti gli altri Sistemi; in particolare con il Mono Pipe.

Lineare h 1000 mm

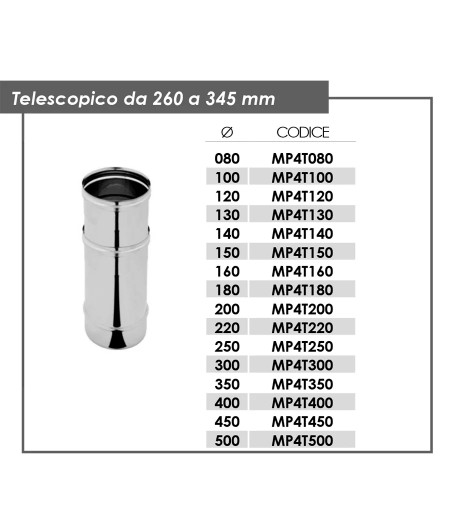

Telescopico da 260 mm a 345 mm

media.Canne-Fumarie-a.i.r-Sist.-ventil-inox-aisi-304-Telescop..da-260-a-345-mm

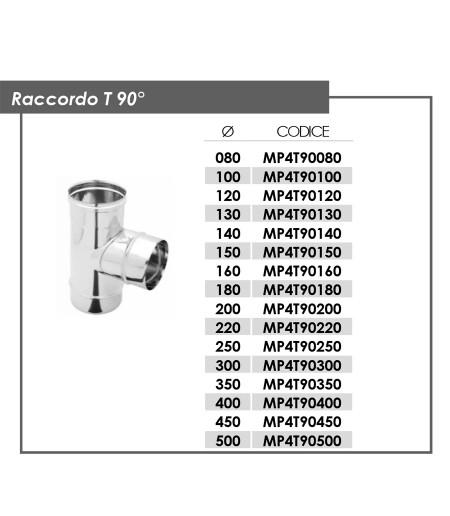

Raccordo T 90°

finitura esterna: Inox

Generatori tradizionali a gas
Generatori a legna o biocombustibili similari
Generatori a pellet o biocombustibili similari
Generatori a gasolio
Sistemi di cogenerazione generatori ibridi
Cappe cucina
Installazione in ambiente interno
Installazione libera in ambiente esterno
Installazione in cavedio tecnico - sotto traccia
Generatori a condensazione
Ventilazione meccanica trasporto aria pulita

scheda tecnica

Il Sistema Ventil deve essere installato da personale qualificato; prima di ogni installazione si raccomanda di togliere l’alimentazione elettrica dal generatore. Seguire scrupolosamente le istruzioni di montaggio ed il libretto d’uso. Accertarsi che durante l’installazione la guarnizione non esca dalla propria sede e ci si raccomanda di non utilizzare lubrificanti, ma solo prodotti specifici come la scivolina. Per qualsiasi altra informazione consultare la scheda tecnica o contattare l’ufficio competente. Ci si raccomanda di svolgere una corretta manutenzione ordinaria ed una accurata pulizia periodica dell’impianto.

Normativa

Marcatura prodotto CE secondo normativa europea EN 1856-2:2009

Designazione

T600-N1-D-Vm-L20040/050-G600
sistema di evacuazione per alte temperature
T200-P1-D-Vm-L20040/050-O
sistema di evacuazione intubato con guarnizione
T200-P1-D-Vm-L20040/050-O40
canale di evacuazione con guarnizione

Materiale

Acciaio inox AISI 304 BA (EN 1.4301)

Campi di utilizzo

Trattamento aria pulita, sistemi di smistamento aria canalizzata, estrazione aria da locali e locali tecnici, raffrescamento o riscaldamento canalizzato.

Applicazioni

Installazione esterna o interna

Limitazioni

Non utilizzare per campi applicativi differenti da quelli citati. Non idonei per canali da fumo e canne fumarie. Non idonei per ambienti con presenza di vapori alogeni (lavanderie, stirerie, etc…); rivolgersi all’ufficio tecnico.
