Sistema Doppia Parete Iso 10 Inox-Rame-Rusty

Il Sistema Iso 10 è un prodotto rivoluzionario per lo scarico dei fumi. E’ in doppia parte, parete interna in acciaio inox AISI 316 L BA, parete esterna in acciaio inox AISI 304 BA, rame naturale oppure novità 2021 in lamiera zincata verniciata rusty (effetto ruggine).

E’ un sistema semplice, comodo e sicuro. La coibentazione tra le due pareti è in lana minerale e permette di utilizzare il prodotto sia per i fumi a bassa che ad alta temperatura, garantendo un impatto estetico molto più discreto: infatti la maggiorazione di diametro, tra la parte interna e la parete esterna, è solo di 2 cm. Viene impiegato per fumi umidi e basse temperature, tipici dei generatori a condensazione, o secchi a medio alta temperatura, ad esempio le stufe a pellet, per pressioni positive o tiraggio naturale. La lana minerale ad alta densità - sino a 100 kg - interposta tra le due pareti garantisce maggiore sicurezza, in quanto non ci sono elementi meccanici di giunzione , evitando così ponti termici fra le pareti. La garanzia del prodotto è 10 anni, 5 volte tanto quanto previsto dalla normativa europea.

COME SI INSTALLA: Giunzione femmina della parete interna verso la sommità, unire quindi l’elemento con la parete interna maschio verso il generatore e serrare con la fascetta di serraggio. Il servizio tecnico interno è a disposizione per fornire assistenza con schemi di montaggio per ogni cantiere.

Lineare h 1000 mm

media.CWE7U0~E

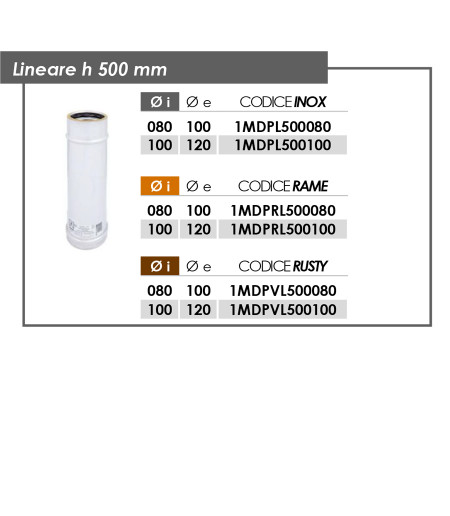

Lineare h 500 mm

media.Canne-Fum.-ac-in-rame-Sis.dop-parete-Iso-10-i.r.r-Lin h500
finitura esterna: Inox Rame Rusty
  • Generatori tradizionali a gas
  • Generatori a legna o biocombustibili similari
  • Generatori a pellet o biocombustibili similari
  • Generatori a gasolio
  • Sistemi di cogenerazione generatori ibridi
  • Cappe cucina
  • Installazione in ambiente interno
  • Installazione libera in ambiente esterno
  • Installazione in cavedio tecnico - sotto traccia
  • Generatori a condensazione
  • Ventilazione meccanica trasporto aria pulita

scheda tecnica

Il Sistema Iso 10 deve essere installato da personale qualificato; prima di ogni installazione si raccomanda di togliere l’alimentazione elettrica dal generatore. Seguire scrupolosamente le istruzioni di montaggio ed il libretto d’uso. Accertarsi che durante l’installazione la guarnizione non esca dalla propria sede e ci si raccomanda di non utilizzare lubrificanti, ma solo prodotti specifici come la scivolina. Per qualsiasi altra informazione consultare la scheda tecnica o contattare l’ufficio competente. Ci si raccomanda di svolgere una corretta manutenzione ordinaria ed una accurata pulizia periodica dell’impianto.

Normativa
Marcatura prodotto CE secondo normativa europea EN 1856-1:2009

Designazione
T200-P1W-V2-L50040-O40
sistema fumario/canale da fumo resistente sino a 200 Pa con fumi umidi
T600-N1-W-V2-L50040-G300
sistema fumario alte temperature, fumi umidi o secchi in depressione

Materiale
Acciaio inox AISI 316 L BA (EN 1.4404) parete interna
Acciaio inox AISI 304 BA (EN 1.4301), rame naturale oppure lamiera verniciata parete esterna

Campi di utilizzo
Sistemi Fumari metallici modulari (condotti, canali da fumo, camini metallici esalazioni aria) asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, convenzionali o a condensazione, stufe a pellet.

Applicazioni
Installazione esterna o interna

Limitazioni
Non utilizzare per campi applicativi differenti da quelli citati. Non idonei per ambienti con
presenza di vapori alogeni (lavanderie, stirerie, etc…); rivolgersi all’ufficio tecnico.

Diametri
Interno 80-100; esterno 100-120

Garanzia
10 anni
