Kit Fire Pass h 500 mm Inox
Passaggio Tetti in legno Fire Pass
Il Kit Fire Pass è composto da una coppella isolante ad alta densità, rivestita in alluminio, un collare centratore in acciaio inox AISI 304 BA con regolazione di inclinazione e feltro ceramico di protezione, un rosone di finitura interno in acciaio AISI 304 BA o rame naturale sagomato a laser, completo di carta ceramica di protezione, che permette di evitare fenomeni di propagazione del calore. E’ un sistema pratico ed economico; disponibile nelle altezze di 500 mm e 1000 mm, idoneo a proteggere le strutture combustibili (come tetti in legno, solai o solette) dal calore prodotto dal sistema fumario stesso.
E’ raccomandaile raccomandabile la corretta installazione di ogni elemento, ricordando che il Kit Fire Pass si utilizza abbinato al sistema fumario ISO 25 - ISO 25 RAME - ISO 25 RUSTY. Si consiglia sempre una manutenzione ordinaria del sistema (pulizia periodica). Per qualsiasi informazione l’ufficio tecnico è a vs disposizione. I rosoni possono essere Inox, Rame o lamiera verniciata Rusty.

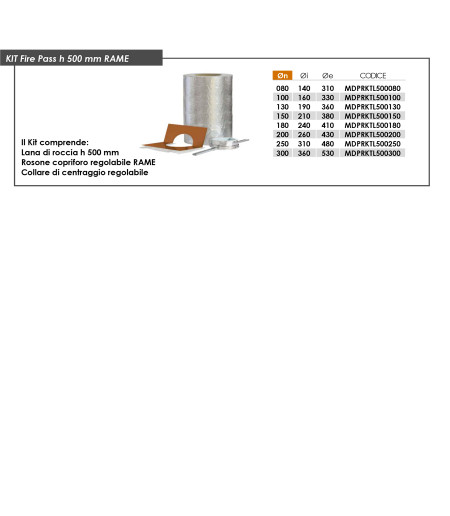

Kit Fire Pass h 500 mm Rame
finitura esterna: Inox Rame Rusty
Generatori tradizionali a gas
Generatori a legna o biocombustibili similari
Generatori a pellet o biocombustibili similari
Generatori a gasolio
Sistemi di cogenerazione generatori ibridi
Cappe cucina
Installazione in ambiente interno
Installazione libera in ambiente esterno
Installazione in cavedio tecnico - sotto traccia
Generatori a condensazione
Ventilazione meccanica trasporto aria pulita
scheda tecnica
Il Kit Fire Pass si collega creando il foro sulla superfice di installazione, che dovrà corrispondere al diametro esterno del Fire Pass, inserendolo all’interno del foro stesso e fissandolo alla superfice con mastice per alte temperature. Infine installare, all’interno del Fire Pass, l’anello ceramico a corredo. Sagomare il Fire Pass a seconda delle dimensioni del materiale da attraversare (inclinazione e spessore) eliminando le eccedenze; posizionare la piastra di finitura, interponendo tra essa ed il soffitto, la carta ceramica di protezione.
Normativa
Marcatura prodotto CE secondo normativa europea EN 1856-1:2009(riferimento prodotto ISO 25)
Designazione
T600-N1-W-V2-L50040/050-G00**
sistema fumario per alte temperature
T200-P1-W-V2-L50040/050-O00**
sistema fumario per basse temperature
Materiale
Coppella minerale rivestita; anello in Acciaio inox AISI 304 BA, carta ceramica di protezione e
rosone in Acciaio AISI 304 BA
Campi di utilizzo
Protezione per sistemi metallici modulari (condotti, canali da fumo, camini metallici esalazioni aria) asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, convenzionali o a condensazione, cappe cucina per uso domestico o industriale. Specialmente abbinato a stufe a legna, caminetti o stufe a pellet.
Applicazioni
Installazione interna
Limitazioni
Non utilizzare per campi applicativi differenti da quelli citati.
Diametri
80-100-130-150-180-200-250-300 interno (corrispondente ad ISO 25 - ISO 25 rame - ISO 25 rusty)
Altezze
500-1000
Garanzia
2 anni
