Elemento sicuro di passaggio per tetti in legno

Il Sistema Sicuro è un accessorio di sicurezza, il cui utilizzo è finalizzato a prevenire  surriscaldamenti e/o incendi di materiali combustibili, quali travi in legno, listelli, perline, etc., adiacenti al luogo specifico di installazione del sistema fumario. Il prodotto è certificato per un utilizzo continuativo con una temperatura dei fumi di 600°C; la prova a laboratorio è stata effettuata a 1000°C.

L’elemento Sicuro differisce da tutti i prodotti che si trovano sul mercato, in quanto non è una protezione passante (vedi Elemento Passante pag. 71) installata all’interno di un sistema fumario esistente (Doppia Parete Iso 25), bensì è un articolo completamente integrato e certificato in maniera indipendente, ai sensi delle Normative UNI 10683:2012 e Leggi 128/10 vigenti. La  garanzia del prodotto è 10 anni, 5 volte tanto quanto previsto dalla normativa europea.

COME SI INSTALLA: Effettuare un foro nella copertura con diametro pari al diametro esterno del sistema + 20 mm. Posizionare l’elemento al centro del foro, regolando le alette di fissaggio in base alla pendenza della falda ed allo spessore della superficie di copertura. Rifinire installando apposito faldale e scossalina. Innesto universale e telescopico che consente l’installazione del generatore in modo perfettamente coassiale ad esso.

Sicuro Inox o Rame

media.Canne-Fum.-ac-inox-rame-Sicuro-Inox-o-Rame

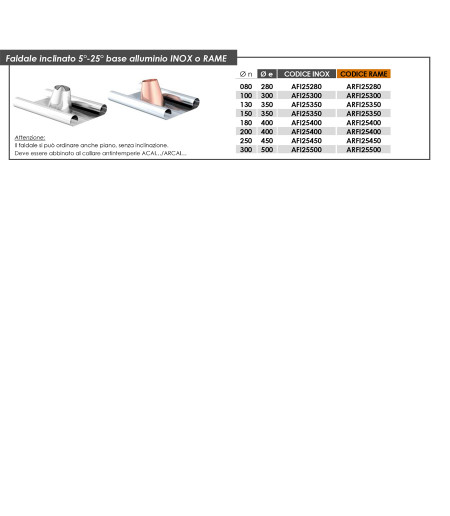

Faldale inclinato 5°-25° base alluminio Inox o Rame

media.Canne-Fum.-ac-inox-rame-Sicuro-Faldale-inclinato-5-25-inox,-rame
finitura esterna: Inox Rame Rusty Vernicato RAL
  • Generatori tradizionali a gas
  • Generatori a legna o biocombustibili similari
  • Generatori a pellet o biocombustibili similari
  • Generatori a gasolio
  • Sistemi di cogenerazione generatori ibridi
  • Cappe cucina
  • Installazione in ambiente interno
  • Installazione libera in ambiente esterno
  • Installazione in cavedio tecnico - sotto traccia
  • Generatori a condensazione
  • Ventilazione meccanica trasporto aria pulita

scheda tecnica

Per qualsiasi altra informazione consultare la scheda tecnica o contattare
l’ufficio competente. Ci si raccomanda di svolgere una corretta manutenzione
ordinaria ed una accurata pulizia periodica dell’impianto.

Normativa
Marcatura prodotto CE secondo normativa europea EN 1856-1:2009

Designazione
T200-P1-W-V2-L50040/050-O00
sistema fumario resistente sino a 200 Pa con fumi umidi
T600-N1-W-V2-L50040/050-G10
Sistema fumario alte temperature, fumi umidi in depressione

Materiale
Parete interna: Acciaio inox AISI 316 L BA (EN 1.4404)
Parete esterna: Acciaio inox AISI 304 BA (EN 1.4301), rame o lamiera verniciata

Campi di utilizzo
Sistemi Fumari metallici modulari (condotti, canali da fumo, camini metallici esalazioni aria) asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, convenzionali o a condensazione, cappe cucina per uso domestico o industriale, stufe a legna, caminetti o stufe a pellet. Utilizzato per passare attraverso materiale possibilmente combustibile (tetti o solette in legno).

Applicazioni
Installazione esterna o interna

Limitazioni
Non utilizzare per campi applicativi differenti da quelli citati. Non idonei per ambienti con presenza di vapori alogeni (lavanderie, stirerie, etc…); rivolgersi all’ufficio tecnico.

Diametri nominali di collegamento
80-100-130-150-180-200-250-300

Garanzia
10 anni
